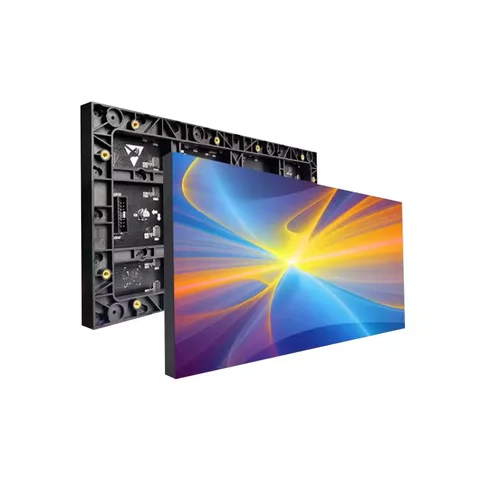

P2.0 256×128 мм — высокодетальный модуль для внутренних LED‑строк и поясов с комфортной дистанцией просмотра 1.5–3 м и плотностью 250 000 пикселей/м². Подходит для текстовых и графических лент, которые читают почти в упор: прикассовые зоны, стойки регистрации, банки, МФЦ, ресепшены.
Технические характеристики
| Параметр | Значение |
|---|---|
| Шаг пикселя | 2,0 мм |
| Размер модуля | 256 × 128 мм |
| Разрешение модуля | 128×64 пикселей |
| Плотность пикселей | 250 000 пикс./м² |
| Тип светодиода | SMD1515, Black LED (опция) |
| Яркость | 800–1000 нит (SMD), 600–800 нит |
| Режим сканирования | 1/32 |
| Частота обновления | до 3840 Гц |
| Угол обзора(H/V) | до 140–160° |
| Питание | 5 В DC (блоки 110–240 В AC) |
| Рекомендуемая дистанция | 1,5 – 6 м |
| Применение | Внутренний |
Позиционирование P2.0 в серии 256×128
Шаг 2.0 мм в этом формате выбирают, когда:
▪ зритель находится очень близко к экрану (1.5–3 м);
▪ требуется мелкий текст (номера, цены, статусы, курсы);
▪ важна аккуратная отрисовка иконок и логотипов;
▪ высота строки ограничена (только 128–256 мм), а информации много.
Если задача — «почти монитор, но в формате бегущей строки», P2.0 — лучший кандидат.
Геометрия строк и поясов на P2.0
Базовый модуль 256×128 мм:
▪ высота 1 ряда — 128 мм;
▪ длина — 256 мм на модуль.
Примеры:
Узкая бегущая строка 5.12×0.128 м (~0.66 м²)
20 модулей в один ряд:
длина: 20 × 256 мм = 5120 мм;
высота: 128 мм;
разрешение: 20 × 128 × 64 = 2560×64 пикселей .
Двухрядный информационный пояс 6.14×0.256 м (~1.57 м²)
24 модуля в два ряда (12×2):
длина: 12 × 256 мм = 3072 мм (повтор 2 секции — 6144 мм),
высота: 2 × 128 мм = 256 мм;
разрешение: 12×128 × 2×64 = 1536×128 пикселей (на одну секцию).
С P2.0 можно уверенно использовать:
▪ шрифты от 10–12 pt для чтения с 1.5–2 м;
▪ сложные символы и пиктограммы;
▪ плотные таблицы и списки.
Сценарии применения
1. Прикассовые зоны и стеллажи в магазинах
▪ отображение акций, цен и спецпредложений;
▪ динамические сообщения о скидках и промо.
Преимущества:
▪ посетители стоят рядом с экраном — качество как у хорошего монитора;
▪ мелкий текст и цены читаются без напряжения.
2. Банки, МФЦ, офисы продаж
▪ номера очереди, статусы «обслуживается / свободно»;
▪ курсы валют, процентные ставки, служебные сообщения;
▪ компактные ленты над стойками операторов.
Почему P2.0:
▪ позволяет отображать несколько строк текста в 128–256 мм высоты;
▪ сохраняет читаемость даже маленьких цифр и значков.
3. Ресепшены и стойки регистрации
▪ приветствия, режим работы, информация для гостей;
▪ статус переговорных комнат (свободно/занято);
▪ корпоративные новости в виде бегущей строки.
Варианты исполнения: SMD, Black LED, GOB
Для P2.0 формата 256×128 доступны:
SMD1515 (стандарт) — максимум яркости и ресурса;
Black LED :
▪ глубокий чёрный фон под текст и иконки;
▪ контраст до 5000–8000:1 в зависимости от исполнения;
GOB (Glue On Board, опция):
▪ заливка поверхности прозрачным компаундом;
▪ защита от ударов тележек, сумок, локтей;▪ защита от пыли и влаги (актуально у входов и касс).
LED, драйверы и управление
▪ Светодиоды SMD1515 / Black LED;
▪ драйверы IC в режиме 1/32 scan , частота до 3840 Гц :
▪ плавное движение бегущей строки;
▪ отсутствие «рваных» букв и артефактов;
▪ комфортное чтение при длительном нахождении рядом.
Совместимые системы управления:
▪ видеопроцессоры и контроллеры: Novastar, Linsn, Colorlight, Xixun и др.;
▪ поддержка стандартных протоколов, лёгкая интеграция с существующей инфраструктурой LED‑экранов.
Энергопотребление и пример расчёта
Ориентиры для P2.0:
| Параметр | Значение |
| Среднее потребление | 200–260 Вт/м² |
| Максимальное потребление | 400–500 Вт/м² |
Пример: строка 5×0.128 м (~0.64 м²):
▪ максимум: 0.64 × 450 ≈ 290 Вт ;
▪ среднее: 0.64 × 220 ≈ 140 Вт .
Даже при круглосуточной работе энергозатраты относительно невелики из‑за малой площади.
Сравнение с соседними шагами
P2.0 vs P2.5 (256×128)
P2.0:
▪ лучше для очень мелкого текста;
▪ оправдан, если люди стоят в 1.5–2.5 м от пояса;
▪ дороже на пиксель.
P2.5 :
▪ дешевле и подходит, если дистанция 2.5–4 м;
▪ не требует такой плотности пикселей.
P2.0 vs P3.0–P4.0
▪ P3.0 и P4.0 — для крупных шрифтов и больших дистанций (3–6+ м),
▪ P2.0 — для сценариев, где строку читают почти в упор .
Когда выбирать P2.0 256×128
Выбор P2.0 оправдан, если:
▪ строка/пояс монтируется на уровне глаз или чуть ниже;
▪ вы хотите показывать много текста и чисел в ограниченной высоте;
▪ проект — банки, МФЦ, кассовые зоны, ресепшены, где клиент подходит очень
близко к экрану.
Если контент простой и расстояние больше 3–4 м — экономичнее рассмотреть P2.5 или P3.0.
▪ бегущие строки на P2.0 (256×128 мм);
▪ информационные пояса с несколькими строками текста;
▪ комплексные решения с интеграцией в кассовые и офисные зоны.
Берём на себя расчёт длины, шага, мощности и подбор контроллеров.
