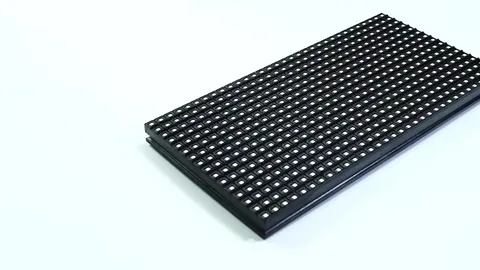

P3.076 Indoor SMD LED модуль 320×160 мм — стандартный формат для внутренних экранов средней плотности с комфортной дистанцией просмотра от 3 до 6 м. Он применяется в рекламных и информационных экранах в ТРЦ и магазинах, сценических и event-экранах, корпоративных медиастенах и навигационных системах. Стандартный размер 320×160 мм обеспечивает совместимость с типовыми корпусами. Плотность 105 625 пикселей/м² даёт экономичное решение для средних и крупных площадей.
* Стоимость может зависеть от курса доллара на момент совершения покупки. За расчётом актуальной стоимости данного оборудования обращайтесь к нашим специалистам.
Основные технические характеристики P3.076 Indoor SMD LED
| Параметр | Значение |
|---|---|
| Шаг пикселя | 3.076 мм |
| Размер модуля | 320×160 мм |
| Разрешение модуля | 104×52 пикселя |
| Плотность пикселей | 105 625 пикселей/м² |
| Тип светодиода | SMD2121, вариант Black LED |
| Яркость | 800–1000 нит |
| Режим сканирования | 1/26 scan |
| Частота обновления | до 3840 Гц |
| Питание | 5 В DC (от блоков питания AC 110–240 В) |
Как выбрать шаг пикселя для внутреннего LED-экрана
Шаг пикселя (pixel pitch) — это расстояние между центрами соседних светодиодов в миллиметрах. От него зависят минимальная дистанция комфортного просмотра и детализация изображения.
Ориентиры по дистанции просмотра:
▪ P1.25–P1.53: просмотр с 1–3 м — переговорные, диспетчерские, премиум-залы;
▪ P1.86–P2.0: 2–4 м — конференц-залы, операторские, шоурумы;
▪ P2.5–P3.076: 2.5–6 м — реклама в ТРЦ, сцена, медиастены;
▪ P4.0–P5.0: 4–10 м и более — крупные залы, фойе, сценические экраны.
Корпуса и конфигурации
▪ арендных корпусах 640×480 мм и 640×640 мм;
▪ фиксированных корпусах 640×640 мм и 960×960 мм;
▪ безкабинетных каркасных решениях.
Примеры сборки:
▪ корпус 640×480 мм — 2×3 модуля 320×160 мм;
▪ корпус 640×640 мм — 2×4 модуля 320×160 мм;
▪ корпус 960×960 мм — 3×6 модулей 320×160 мм.
Такое построение упрощает масштабирование видеостены под нужный размер и разрешение.
Применение экранов на P3.076 Indoor SMD LED
▪ сценических и event-экранов;
▪ рекламно-информационных экранов в ТРЦ и бизнес-центрах;
▪ корпоративных медиастен и навигационных систем.
Шаг 3.076 мм обеспечивает комфортный просмотр с дистанции от 3 м и подходит для
крупных медиастен и сценических решений.
COB, GOB и Flex варианты P3.076
Для P3.076 существуют SMD, GOB и Flex варианты 320×160 мм, а также гибкие решения для креативных и изогнутых конструкций. GOB повышает защиту поверхности, а Flex позволяет создавать волнообразные и цилиндрические экраны.
LED, драйверы IC и сканирование
Модули P3.076 используют SMD2121 и Black LED с режимом сканирования 1/26 scan и высокими частотами обновления до 3840 Гц. Это обеспечивает стабильную картинку и корректную работу на камеру.
Black LED и обычные светодиоды
Black LED повышают контраст и читаемость изображения в сложных условиях освещения, но немного снижают максимальную яркость по сравнению с обычными SMD-решениями.
Энергопотребление и пример расчёта
Для внутренних P3.0–P3.1 экранов типичный максимум составляет около 350–500 Вт/м², а среднее — 180–260 Вт/м².
Пример: экран 6×3 м (18 м²) — максимум: до 7.2–9 кВт; среднее: около 3–4.5 кВт.
Это позволяет заранее рассчитать необходимую мощность электросети и подобрать блоки питания с учётом резерва.
Монтаж и обслуживание
Монтаж модулей: магнитное крепление к металлическому основанию кабинета; установка модуля — менее 30 секунд. Обслуживание: front service — доступ спереди, съём модуля магнитным инструментом. Калибровка: точка за точкой для равномерности яркости по экрану.
Часто задаваемые вопросы (FAQ)
Какой шаг пикселя выбрать для переговорной на 10 человек?
Для переговорной с дистанцией просмотра 2–4 м оптимальны P1.86 или P2.0. Для премиум-переговорной с просмотром с 1–2 м — P1.25 или P1.53.
Чем Black LED отличается от обычного SMD?
Black LED — светодиод в чёрном корпусе: выше контраст (до 8000:1) и «глубина» чёрного, ниже пиковая яркость (600–800 нит). Для помещений этого обычно достаточно.
Что такое GOB и зачем он нужен?
GOB (Glue On Board) — заливка поверхности модуля прозрачным компаундом. Повышает защиту от влаги, пыли и ударов, сохраняя яркость и прозрачность.
Совместимы ли модули 320×160 мм с разными корпусами?
Да. Модуль 320×160 мм совместим с арендными корпусами 640×480 и 640×640 мм, фиксированными 640×640 и 960×960 мм и с безкабинетным монтажом на каркас.
Какое энергопотребление у внутреннего LED-экрана?
Типичное среднее потребление – 150–300 Вт/м² для мелких шагов (P1.25–P2), 180–300 Вт/м² для средних (P2.5–P3), 150–220 Вт/м² для P4–P5. Максимум — от 300 до 550 Вт/м² в зависимости от шага и яркости.
Подходит ли экран для съёмки на камеру (broadcast)?
Да. Частота обновления до 3840 Гц и современные режимы сканирования обеспечивают отсутствие заметного мерцания на камере и стабильную яркость по площади.
