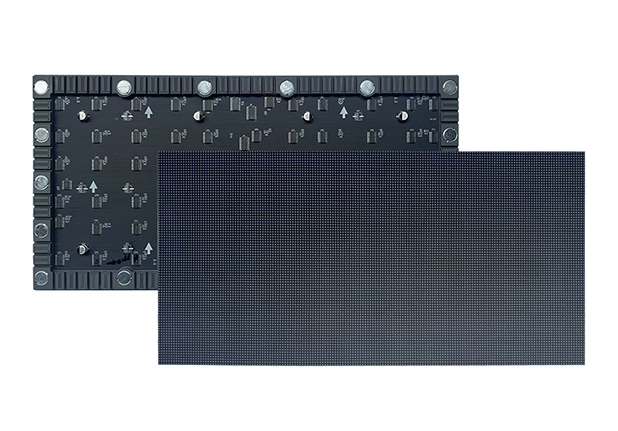

P4.0 Indoor SMD LED 320×160 мм — классический вариант для экранов средней и
большой площади с дистанцией просмотра от 4 до 8 м. Он применяется в рекламных
видеостенах в ТРЦ, сценических экранах на мероприятиях, информационных табло и
медиастенах в холлах и залах ожидания. Стандартный размер 320×160 мм обеспечивает
совместимость с типовыми корпусами. Плотность 62 500 пикселей/м² даёт экономичное
решение для крупных внутренних инсталляций.
* Стоимость может зависеть от курса доллара на момент совершения покупки. За расчётом актуальной стоимости данного оборудования обращайтесь к нашим специалистам.
Основные технические характеристики P4.0 Indoor SMD
| Параметр | Значение |
|---|---|
| Шаг пикселя | 4.0 мм |
| Размер модуля | 320×160 мм |
| Разрешение модуля | 80×40 пикселя |
| Плотность пикселей | 62 500 пикселей/м² |
| Тип светодиода | SMD2121, вариант Black LED |
| Яркость | 800–1000 нит |
| Режим сканирования | 1/20 или 1/16 scan |
| Частота обновления | до 3840 Гц |
| Питание | 5 В DC (от блоков питания AC 110–240 В) |
Как выбрать шаг пикселя для внутреннего LED-экрана
Шаг пикселя (pixel pitch) — это расстояние между центрами соседних светодиодов в миллиметрах. От него зависят минимальная дистанция комфортного просмотра и детализация изображения.
Ориентиры по дистанции просмотра:
▪ P1.25–P1.53: просмотр с 1–3 м — переговорные, диспетчерские, премиум-залы;
▪ P1.86–P2.0: 2–4 м — конференц-залы, операторские, шоурумы;
▪ P2.5–P3.076: 2.5–6 м — реклама в ТРЦ, сцена, медиастены;
▪ P4.0–P5.0: 4–10 м и более — крупные залы, фойе, сценические экраны.
Корпуса и конфигурации
▪ арендных и фиксированных корпусах 640×640 мм и 960×960 мм;
▪ безкабинетных конструкциях.
Примеры сборки:
▪ корпус 640×640 мм — 2×4 модуля 320×160 мм;
▪ корпус 960×960 мм — 3×6 модулей 320×160 мм.
Такое построение упрощает масштабирование видеостены под нужный размер и разрешение.
Применение экранов на P4.0 Indoor SMD LED 320×160 мм
▪ рекламных видеостен в ТРЦ;
▪ сценических экранов на мероприятиях;
▪ информационных табло и медиастен в холлах и залах ожидания.
Шаг 4 мм обеспечивает комфортный просмотр с дистанции от 4 м и подходит для крупных медиастен и сценических решений.
COB, GOB и Flex варианты P4.0
Для P4.0 доступны SMD, GOB и Flex решения 320×160 мм и 240×120 мм. GOB повышает прочность поверхности, а гибкие P4.0 Flex дают возможность создавать изогнутые экраны.
LED, драйверы IC и сканирование
Модули P4.0 используют SMD2121 и Black LED в режимах 1/20 или 1/16 scan с частотами обновления до 3840 Гц. Выбор режима сканирования влияет на яркость, плавность и нагрузку на блоки питания.
Black LED и обычные светодиоды
Black LED на P4.0 заметно улучшают контраст и «глубину» изображения, но немного снижают пиковую яркость относительно классических SMD. В проектах, где важен премиальный визуальный эффект, чаще выбирают Black LED, а при приоритете максимальной яркости — стандартные SMD.
Энергопотребление и пример расчёта
Для внутренних P4.0 экранов типичная максимальная мощность составляет около 300–450 Вт/м², а средняя — 150–220 Вт/м².
Пример: экран 8×3 м (24 м²) — максимум: до 9.6–10.8 кВт; среднее: около 4–5 кВт.
Это позволяет заранее рассчитать необходимую мощность электросети и подобрать блоки питания с учётом резерва.
Монтаж и обслуживание P4.0 Indoor SMD
Монтаж модулей: магнитное крепление к металлическому основанию кабинета; установка модуля — менее 30 секунд. Обслуживание: front service — доступ спереди, съём модуля магнитным инструментом. Калибровка: точка за точкой для равномерности яркости по экрану.
Часто задаваемые вопросы (FAQ)
Какой шаг пикселя выбрать для переговорной на 10 человек?
Для переговорной с дистанцией просмотра 2–4 м оптимальны P1.86 или P2.0. Для премиум-переговорной с просмотром с 1–2 м — P1.25 или P1.53.
Чем Black LED отличается от обычного SMD?
Black LED — светодиод в чёрном корпусе: выше контраст (до 8000:1) и «глубина» чёрного, ниже пиковая яркость (600–800 нит). Для помещений этого обычно достаточно.
Что такое GOB и зачем он нужен?
GOB (Glue On Board) — заливка поверхности модуля прозрачным компаундом. Повышает защиту от влаги, пыли и ударов, сохраняя яркость и прозрачность.
Совместимы ли модули 320×160 мм с разными корпусами?
Да. Модуль 320×160 мм совместим с арендными корпусами 640×480 и 640×640 мм, фиксированными 640×640 и 960×960 мм и с безкабинетным монтажом на каркас.
Какое энергопотребление у внутреннего LED-экрана?
Типичное среднее потребление – 150–300 Вт/м² для мелких шагов (P1.25–P2), 180–300 Вт/м² для средних (P2.5–P3), 150–220 Вт/м² для P4–P5. Максимум — от 300 до 550 Вт/м² в зависимости от шага и яркости.
Подходит ли экран для съёмки на камеру (broadcast)?
Да. Частота обновления до 3840 Гц и современные режимы сканирования обеспечивают отсутствие заметного мерцания на камере и стабильную яркость по площади.
