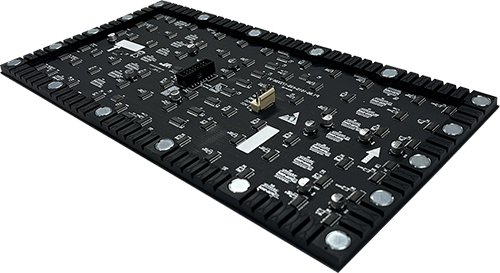

P1.86 Outdoor SMD 320×160 – модуль для случаев, когда зритель стоит близко и видит каждую деталь. Это выбор для премиальных витрин, входных групп и узких улиц, где текст, цены и мелкая графика должны читаться сразу, без «зерна». Плотность 288 906 пикселей/м² делает P1.86 самым детальным шагом в outdoor-линейке 320×160.
* Стоимость может зависеть от курса доллара на момент совершения покупки. За расчётом актуальной стоимости данного оборудования обращайтесь к нашим специалистам.
Ключевые параметры
| Параметр | Значение |
| Размер модуля | 320×160 мм |
| Шаг пикселя | 1.86 мм |
| Разрешение модуля | 172×86 пикселя |
| Рекомендуемая дистанция просмотра | 2–4 м |
| Типовые кабинеты | 640×480, 640×640 мм |
Почему P1.86 Outdoor — выбор для близкого просмотра
На практике P1.86 выбирают, когда экран работает как «лицо точки»: у входа в ТРЦ, на витрине, в зоне ожидания, у стойки выдачи. При такой дистанции более крупные шаги уже выглядят грубее, особенно на тексте и тонких элементах интерфейса.
Вторая причина выбирать P1.86 – дорогой брендовый контент. Если в роликах много типографики, мелких ценников, QR и тонкой инфографики, этот шаг окупается качеством восприятия. Для крупных магистральных щитов он обычно избыточен, но для близкого коммерческого контакта – один из самых сильных вариантов.
Технические характеристики P1.86 Outdoor SMD 320×160
Основные характеристики модуля
| Параметр | Значение |
| Модель | P1.86 Outdoor SMD |
| Шаг пикселя (мм) | 1.86 |
| Светодиод | SMD 1010/1415, outdoor-grade |
| Размер модуля (мм) | 320×160 |
| Разрешение модуля (точек) | 172 × 86 (14 792 пикселя) |
| Плотность пикселей (точек/м²) | 288 906 |
| Вес модуля (г) | 180 – 220 |
Кабинет (типовые размеры)
| Параметр | Значение |
| Размер кабинета (мм) | 640×480, 640×640 |
| Разрешение кабинета 640×480 (точек) | 344×258 |
| Разрешение кабинета 640×640 (точек) | 344×344 |
| Модулей в кабинете 640×480 (шт) | 2 × 3 = 6 |
| Модулей в кабинете 640×640 (шт) | 2 × 4 = 8 |
| Материал кабинета | Сталь или алюминий |
| Защита кабинета | IP65 |
| Обслуживание | Rear (заднее обслуживание) или front (переднее обслуживание) |
Оптические параметры
| Параметр | Значение |
| Яркость (нит) | 4500+ |
| Частота обновления (Гц) | >= 3840 |
| Угол обзора (гор./верт.) | 140–160° / 140–160° |
| Равномерность яркости | ≥95% (калибровка точка за точкой – попиксельная) |
Электрические характеристики
| Параметр | Значение |
| Режим сканирования | 1/43 |
| Напряжение питания (В) | 5 В DC (от AC 110–220 В) |
| Потребление на м² (Вт), макс. | 650–750 Вт/м² при полной яркости |
Эксплуатационные параметры
| Параметр | Значение |
| Степень защиты (IP) | IP65 / IP54 |
| Рабочая температура (°C) | -40…+60 |
| Температура хранения (°C) | -40…+70 |
| Рабочая влажность | 10–90% RH без конденсата |
Рекомендации по применению
| Параметр | Значение |
| Минимальная дистанция просмотра (м) | 2.0 |
| Оптимальная дистанция (м) | 2 – 4 |
| Максимальная дистанция (м) | 6 – 8 |
| Применение | Постеры у входа, витрины, компактные вывески, фасады |
Конфигурации экранов на базе P1.86 Outdoor
| Конфигурация | Кабинеты | Размер экрана (м) | Разрешение (точек) | Применение |
| Компактный экран | 1 каб. 640×640 | 0,64 × 0,64 | 344×344 | Витрины, стелы |
| Вертикальная вывеска | 1 каб. 640×480 | 0,64 × 0,48 | 344×258 | Входные зоны |
| Средний экран | 2×2 каб. 640×640 | 1,28 × 1,28 | 688×688 | Площади, узкие улицы |
| Широкий экран | 3×2 каб. 640×640 | 1,92 × 1,28 | 1032×688 | Фасады магазинов |
Типичные применения P1.86 Outdoor
1. Постеры и вывески у входа
Конфигурация: один–два кабинета 640×640 или 640×480
Дистанция: 2–4 м (пешеходы у входа).
Применение: магазины, АЗС, кафе, офисные здания.
Почему P1.86: максимальная детализация в семействе 320×160 outdoor при близком просмотре.
2. Витрины и фасады на узких улицах
Конфигурация: 2×2 или 3×2 кабинета 640×640.
Применение: торговые улицы, бутики, ресепшн с уличным остеклением.
Почему P1.86: при дистанции 2–3 м текст и графика читаются без зернистости.
3. Компактные информационные экраны
Конфигурация: 1–2 кабинета под размер проёма.
Применение: остановки, навигация, расписание (при защищённом размещении).
LED, драйверы и интеграция
Светодиоды: outdoor-grade – повышенная яркость и УФ-стойкость по сравнению с indoor P1.86.
Драйверы и контроллеры: режим сканирования и IC – по спецификации модуля; частота обновления ≥3840 Гц. Совместимы с Linsn, Novastar, Colorlight, Xixun.
Монтаж и обслуживание
Монтаж модулей: в кабинете с уплотнением для IP65. Обслуживание – rear (заднее обслуживание) или front (переднее обслуживание) в зависимости от типа кабинета.
Калибровка: попиксельная (точка за точкой) при сборке и периодически. Очистка лицевой поверхности модуля (диодов) без нарушения IP65.
Сравнение P1.86 с другими модулями семейства 320×160
| Критерий | P1.86 | P2.5 | P3.076 | P4.0 |
| Плотность (пикс./м²) | 288 906 | 160 000 | 105 625 | 62 500 |
| Разрешение модуля | 172×86 | 128×64 | 104×52 | 80×40 |
| Минимальная дистанция (м) | 2 | 3,1 | 3,9 | 5 |
| Оптимальная дистанция (м) | 2 – 4 | 3 – 8 | 4 – 10 | 5 -15 |
| Типовые кабинеты | 640×480, 640×640 | 640×640, 960×960, 640×1920 | 640×1920, 960×960 | 960×960, 640×1920 |
| Когда выбирать | Близкий просмотр 2–4 м | Постеры, средние билборды 3–8 м | Средние/крупные билборды | Крупные билборды ≥5 м |
Преимущества и ограничения P1.86
✅Преимущества:
- Самая высокая детализация в outdoor-линейке 320×160.
- Хорошо показывает мелкий текст и тонкие элементы интерфейса.
- Удобен для витрин и входных зон, где зритель подходит близко.
❌Ограничения:
- На дистанции больше 5–6 м избыточен по плотности и дороже в расчёте на м².
- Для крупных магистральных экранов обычно выгоднее P3.076 или P4.
Пример проекта
Частые ошибки выбора шага
- Ориентироваться только на «чем меньше шаг – тем лучше»: для дальних экранов это лишние затраты без прироста эффективности.
- Брать шаг по «идеальной» дистанции и игнорировать ближнюю точку просмотра (обычно именно она определяет жалобы на читаемость).
- Выбирать шаг без учёта контента: текст и цены требуют более плотного шага, чем видео- плашки.
- Не проверять локацию обслуживания: если доступа сзади нет, сразу нужен front (переднее обслуживание).
Контент, который лучше всего работает на этом шаге
- Крупные CTA и короткие офферы (до 6–8 слов в кадре).
- Контрастные плашки и понятные цветовые пары (белый/жёлтый на тёмном).
- Плашки с ограниченным числом объектов в кадре — без перегруза мелкими элементами.
Резюме: когда P1.86 Outdoor SMD — оптимальный выбор
✅Рекомендуется:
- Постеры и вывески у входа с дистанцией 2–4 м.
- Витрины и фасады на узких улицах.
- Компактные экраны с высокими требованиями к детализации.
❎Не рекомендуется:
- Дистанция просмотра >5–6 м → P2.5, P3.076 или P4 экономичнее и достаточны по детализации.
- Крупные билборды → в семействе 320×160 для больших форматов обычно выбирают P2.5–P4.
