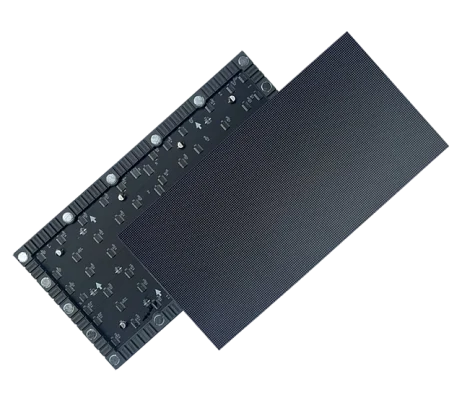

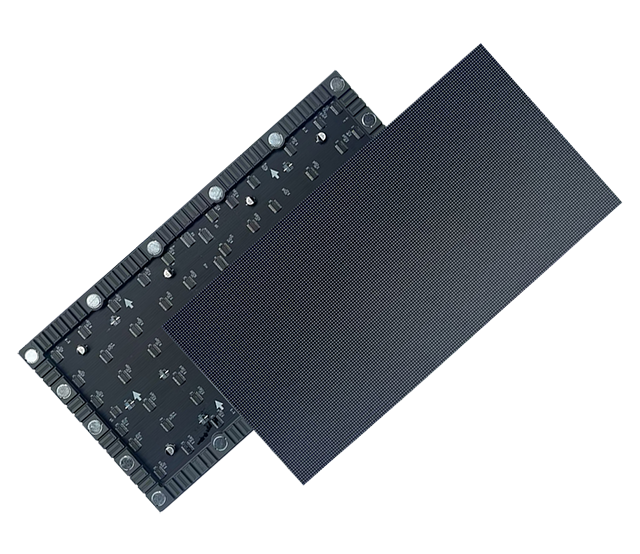

P4 Outdoor 320×160 – шаг для больших форматов, где на первом месте экономика и охват. Если экран смотрят с дороги, с площади или с трибун, P4 чаще всего даёт лучший баланс «стоимость/эффект» и позволяет собирать действительно крупные поверхности без перегруза бюджета.
* Стоимость может зависеть от курса доллара на момент совершения покупки. За расчётом актуальной стоимости данного оборудования обращайтесь к нашим специалистам.
Ключевые параметры P4 Outdoor 320×160
| Параметр | Значение |
| Размер модуля | 320×160 мм |
| Шаг пикселя | 4.0 мм |
| Разрешение модуля | 80×40 пикселя |
| Рекомендуемая дистанция просмотра | 5–15 м |
| Типовые кабинеты | 640×640, 960×960, 640×1920 мм |
Почему P4.0 Outdoor — выбор для крупных билбордов
P4 имеет смысл там, где экран должен быть «виден издалека и всегда»: магистрали, развязки, крупные фасады, стадионные зоны. На этих дистанциях дополнительная плотность P2.5/P3.076 уже не даёт сопоставимого прироста эффективности, а стоимость и потребление обычно выше.
Поэтому для крупных билбордов P4 часто оказывается самым практичным вариантом: проще масштабировать площадь, легче уложиться в бюджет (CAPEX/OPEX) и сохранить нужную читаемость рекламного контента в движении.
Технические характеристики P4.0 Outdoor SMD 320×160
Основные характеристики модуля
| Параметр | Значение |
| Модель | P4 Outdoor SMD |
| Шаг пикселя (мм) | 4 |
| Технология | SMD, outdoor-grade (SMD1921, УФ- стойкость) |
| Размер модуля (мм) | 320 × 160 |
| Разрешение модуля (точек) | 80 × 40 (3 200 пикселей) |
| Плотность пикселей (точек/м²) | 62 500 |
| Вес модуля (г) | 160–200 (ориентировочно, уточнять у поставщика) |
Кабинет (типовые размеры)
| Параметр | Значение |
| Размер кабинета (мм) | 640×640, 960×960, 640×1920 |
| Разрешение кабинета 640×640 (точек) | 160 × 160 |
| Разрешение кабинета 960×960 (точек) | 240 × 240 |
| Разрешение кабинета 640×1920 (точек) | 160 × 480 |
| Модулей в кабинете 640×640 (шт) | 2 × 4 = 8 |
| Модулей в кабинете 960×960 (шт) | 3 × 6 = 18 |
| Модулей в кабинете 640×1920 (шт) | 2 × 12 = 24 |
| Материал кабинета | Сталь или алюминий |
| Защита кабинета | IP65 |
| Обслуживание | лицевая сторона или задняя |
Оптические параметры
| Параметр | Значение |
| Яркость (нит) | 4500 – 5500 |
| Частота обновления (Гц) | >= 3840 |
| Угол обзора (гор./верт.) | 140–160° / 140–160° |
| Равномерность яркости | ≥95% |
| Цветовой охват | sRGB / до 110% NTSC (зависит от исполнения) |
Электрические характеристики
| Параметр | Значение |
| Режим сканирования | 1/10 |
| Метод управления | Common Anode / Common Cathode |
| Драйверы (типовые) | MBI, ICN, совместимые с 1/10 scan |
| Приёмная карта / контроллер | Linsn, Novastar, Colorlight, Xixun и аналоги |
| Напряжение питания (В) | 5 В DC (от AC 110–220 В) |
| Потребление модуля (Вт), макс. | 15–25 Вт (ориентировочно при полной яркости) |
| Потребление на м² (Вт), макс. | 400–500 Вт/м² при полной яркости |
| Потребление на примере постера 640×1920 (Вт) | макс. ≤1050 Вт/unit, среднее ≤350 Вт/unit |
Эксплуатационные параметры
| Параметр | Значение |
| Степень защиты (IP) | IP65 / IP54 |
| Рабочая температура (°C) | -40…+50 |
| Температура хранения (°C) | -40…+70 |
| Рабочая влажность | 10–90% RH без конденсата |
| Срок службы светодиодов (часов) | 50 000–100 000 |
Рекомендации по применению
| Параметр | Значение |
| Минимальная дистанция просмотра (м) | 5 |
| Оптимальная дистанция (м) | 5 – 15 |
| Максимальная дистанция (м) | 20 – 25 |
| Применение | Постеры 640×1920, средние и крупные билборды, площади, магистрали |
Конфигурации экранов на базе P4.0 Outdoor
| Конфигурация | Кабинеты (Ш×В) | Модулей | Размер экрана | Разрешение (точек) | Применение |
| Билборд | 4×2 | 48 | 3,84 × 1,92 | 640 × 320 | Магистрали, выезды |
| Билборд | 4×3 | 72 | 5,12 × 2,88 | 640 × 480 | Площади, развязки |
| Билборд | 5×3 | 90 | 6,4 × 2,88 | 800 × 480 | Крупные фасады |
| Билборд | 6×3 | 108 | 7,68 × 2,88 | 960 × 480 | Стадионы, магистрали |
| Широкий экран | 8×4 | 192 | 7,68 × 3,84 | 960 × 480 | Супер- билборды, фасады |
| Крупный экран | 10×5 | 300 | 9,6 × 4,8 | 1200 × 600 | Площади, стадионы |
Типичные применения P4.0 Outdoor
1. Билборды вдоль магистралей
- Конфигурация: 4×2 или 5×3 кабинетов 960×960 (размер экрана 3,84×1,92 м — 6,4×2,88 м).
- Дистанция просмотра: 10–25 м (проезжающие и пешеходы на противоположной стороне).
- Контент: реклама, навигация, информационные сообщения.
- Почему P4: при дистанции ≥5 м плотности 62 500 пикселей/м² достаточно; меньший шаг не даёт выигрыша по восприятию, но увеличивает стоимость.
2. Крупные экраны на площадях и перекрёстках
- Конфигурация: 6×4, 8×4 кабинетов 960×960 (≈7,68×3,84 м и более).
- Применение: городские площади, вокзалы, стадионы, фасады ТРЦ.
- Почему P4: большая площадь при ограниченном бюджете; читаемость с 5–15 м обеспечена.
3. Информационные табло на стадионах и вокзалах
- Конфигурация: произвольная сетка кабинетов 960×960 под размер рамы.
- Требования: IP65, яркость 4500+ нит, работа -40…+60 °C.
- Почему P4: дистанция зрителей 10–30 м; P4 экономичен и достаточен по детализации для счёта, расписания, рекламы.
4. Пилон 960×1920
- Конфигурация: один кабинет 960×1920 мм (3×12 модулей), разрешение 240×480.
- Применение: стелы, высокие вывески с просмотром от 5–6 м.
- Примечание: для близкого просмотра (3–4 м) предпочтительнее постер P2.5 или экран с шагом P3.076.
LED, драйверы и интеграция
Светодиоды: SMD1921 (outdoor), 3-in-1 RGB. Крупнее, чем SMD1415 (P2.5/P3.076), высокая светоотдача и УФ-стойкость. Предназначены для шага 4 мм и уличной эксплуатации.
Драйверы: IC с режимом 1/10 scan, частота обновления ≥3840 Гц. Меньшее число строк сканирования по сравнению с P2.5 (1/16) снижает нагрузку на драйверы при крупном шаге.
Контроллеры: Linsn, Novastar, Colorlight, Xixun. Для экранов с числом пикселей 1-2 млн – многоканальные процессоры (Novastar VX600, VX1000 и аналоги).
Видеопроцессоры: подбор по суммарному разрешению экрана (например, 960×480 = 460 800 пикселей на один экран 8×4 кабинетов).
Энергопотребление и расчёт
| Параметр | Значение |
| Кабинет 640×1920, макс. мощность | ≤1050 Вт/unit |
| Кабинет 640×1920, средняя мощность | ≤350 Вт/unit |
| Удельная мощность при полной яркости | 400–500 Вт/м² (ниже, чем у P2.5 — крупнее шаг, меньше диодов на м²) |
Монтаж и обслуживание
Монтаж модулей: в кабинете с уплотнением для IP65. Обслуживание – rear (заднее обслуживание) или front (переднее обслуживание) в зависимости от типа кабинета.
Кабинеты: сталь или алюминий, крепление к несущей конструкции (ферма билборда, фасад). Для крупных экранов (8×4 и более) – модульные рамы, компенсация температурных расширений на длинных пролётах.
Калибровка: точка за точкой при установке и периодически (раз в 1–2 года). Очистка лицевой поверхности от пыли без нарушения IP65.
Сравнение P4.0 с другими модулями группы 320×160 outdoor
| Критерий | P2.5 | P3.076 | P4.0 |
| Плотность (пикс./м²) | 160 000 | 105 625 | 62 500 |
| Разрешение модуля | 128×64 | 104×52 | 80×40 |
| Минимальная дистанция (м) | 3,1 | 3,9 | 5 |
| Оптимальная дистанция (м) | 3 – 8 | 4 – 10 | 5 -15 |
| Тип LED | SMD1415 | SMD1415 | SMD1921 |
| Потребление при полной яркости | 600–700 Вт/м² | 500–600 Вт/м² | 400–500 Вт/м² |
| Когда выбирать | Постеры, вывески, 3–8 м | Средние билборды, 4–10 м | Крупные билборды, магистрали, ≥5 м |
Преимущества и ограничения P4
✅Преимущества:
- Лучший выбор для крупных уличных поверхностей при ограниченном бюджете.
- Ниже потребление на м² по сравнению с P2.5 и P3.076.
- Логичный шаг для магистралей, стадионов и больших фасадов.
❌Ограничения:
- Для близкого просмотра (до 5 м) картинка заметно грубее, чем на P2.5/P3.076.
- Для малых экранов с текстом обычно избыточно крупный шаг.
Частые ошибки выбора шага
- Ориентироваться только на «чем меньше шаг – тем лучше»: для дальних экранов это лишние затраты без прироста эффективности.
- Брать шаг по «идеальной» дистанции и игнорировать ближнюю точку просмотра (обычно именно она определяет жалобы на читаемость).
- Выбирать шаг без учёта контента: текст и цены требуют более плотного шага, чем видео- плашки.
- Не проверять локацию обслуживания: если доступа сзади нет, сразу нужен front (переднее обслуживание).
Контент, который лучше всего работает на этом шаге
- Крупные CTA и короткие офферы (до 6-8 слов в кадре).
- Контрастные плашки и понятные цветовые пары.
- Плашки с ограниченным числом объектов в кадре – без перегруза мелкими элементами.
Резюме: когда P4.0 Outdoor — оптимальный выбор
✅Рекомендуется:
- Крупные билборды (от 3,84×1,92 м и выше) вдоль магистралей и на площадях.
- Фасадные экраны на ТРЦ, стадионах, вокзалах с дистанцией 5–15 м.
- Информационные табло и рекламные экраны с дальним просмотром.
- Бюджетно-ориентированные проекты при большой площади и дистанции ≥5 м.
❌Не рекомендуется:
- Дистанция просмотра менее 5 м → предпочтительны P2.5 или P3.076 для лучшей детализации.
- Маленькие экраны (один кабинет 640×640 или постер 640×1920 ) – на таком шаге нецелесообразны; для малых форматов используют P1.86 или P2.5.
