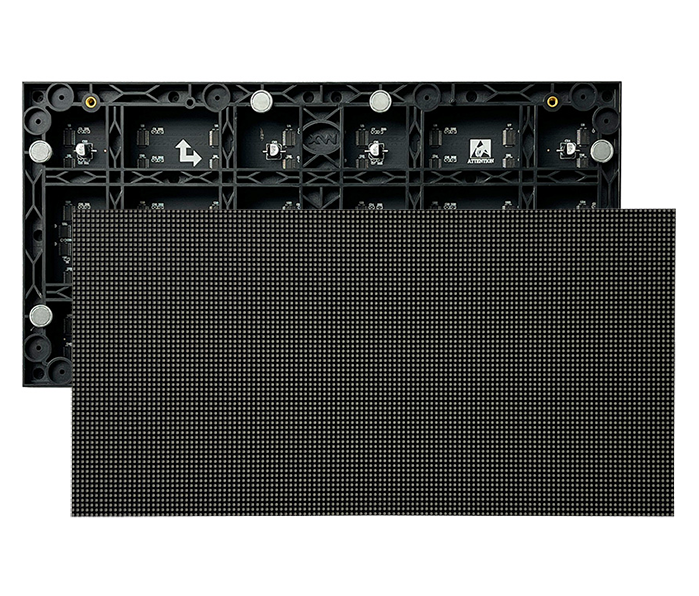

P1.53 Indoor SMD LED модуль 320×160 мм предназначен для построения высокодетальных
внутренних экранов с комфортной дистанцией просмотра от 1.5 до 3 м. Он подходит для переговорных, учебных аудиторий, диспетчерских, премиальных презентационных и рекламных инсталляций. Стандартный размер 320×160 мм обеспечивает совместимость с типовыми корпусами и конструкциями для малого шага пикселя.
Модуль применяется там, где важны хорошая детализация текста и графики при
умеренной стоимости по сравнению с P1.25.
* Стоимость может зависеть от курса доллара на момент совершения покупки. За расчётом актуальной стоимости данного оборудования обращайтесь к нашим специалистам.
Технические характеристики P1.53 Indoor SMD
| Параметр | Значение |
|---|---|
| Шаг пикселя | 1.53 мм |
| Размер модуля | 320×160 мм |
| Разрешение модуля | 208×104 пикселя |
| Плотность пикселей | около 422 500 пикселей/м² |
| Тип светодиода | SMD1010/1212, вариант Black LED |
| Конфигурация пикселя | 3-in-1 SMD, 1R1G1B |
| Яркость | 600–800 нит для Black LED, до 800–1000 нит для обычных SMD |
| Режим сканирования | 1/52 или 1/26 (в зависимости от исполнения) |
| Частота обновления | до 3840 Гц |
| Питание | 5 В DC (от блоков питания AC 110–240 В) |
Корпуса и конфигурации
▪ арендные кабинеты 640×480 мм и 640×640 мм для мобильных и сценических экранов;
▪ металлические кабинеты 640×640 мм и 960×960 мм для стационарных инсталляций;
▪ безкабинетных каркасных решениях при встраивании в стену.
Примеры сборки:
▪ корпус 640×480 мм — 2×3 модуля 320×160 мм;
▪ корпус 640×640 мм — 2×4 модуля 320×160 мм;
▪ корпус 960×960 мм — 3×6 модулей 320×160 мм.
Такое унифицированное построение упрощает масштабирование видеостены под нужный
размер и разрешение.
Применение экранов на P1.53 Indoor SMD
▪ переговорных и конференц-залов;
▪ операторских и ситуационных центров;
▪ учебных аудиторий и презентационных залов;
▪ премиальных рекламных видеостен в интерьерах.
Малый шаг обеспечивает комфортный просмотр с небольшой дистанции и позволяет отображать детализированную графику, мелкий текст и сложные интерфейсы без заметной зернистости.
COB, GOB и Flex варианты P1.53
Для шага P1.53 доступны модули на COB, GOB и Flex в формате 320×160 мм и 240×120 мм. COB обеспечивает повышенную надёжность и контраст; GOB защищает поверхность от влаги, пыли и ударов прозрачным компаундом; Flex позволяет реализовывать цилиндрические и волнообразные конструкции при сохранении мелкого шага пикселя.
LED, драйверы IC и сканирование
Модули P1.53 используют SMD1010/1212 и Black LED, а также драйверы IC с высокими частотами обновления и режимами сканирования 1/52 или 1/26, обеспечивающими плавное видео и стабильную яркость. Конкретная комбинация IC и сканирования подбирается под задачи по яркости, энергопотреблению и бюджету.
Black LED и обычные светодиоды
Black LED дают значительный прирост контраста и глубины чёрного на шагах P1.25–P1.53, что особенно заметно при небольшой дистанции просмотра и сложном контенте. Обычные SMD остаются чуть более яркими по пику, но по контрасту и «киношности» картинки уступают решениям на чёрных корпусах.
Энергопотребление и пример расчёта
Для внутренних экранов на шаге около P1.53 типичный максимум составляет порядка
350–500 Вт/м², а среднее реальное потребление – около 150–250 Вт/м².
Пример: экран 3×1.5 м (4.5 м²) – максимум: 4.5 м² × 400 Вт/м² 1.8 кВт; среднее: около
0.8–1.1 кВт.
Это позволяет заранее рассчитать необходимую мощность электросети и подобрать блоки
питания с учётом резерва.
Монтаж и обслуживание P1.53 Indoor SMD
Монтаж модулей: магнитное крепление к металлическому основанию кабинета; установка модуля – менее 30 секунд. Обслуживание: front service – доступ спереди, съём модуля магнитным инструментом. Калибровка: точка за точкой (dot by dot correction) для равномерности яркости по экрану.
Часто задаваемые вопросы (FAQ)
Какой шаг пикселя выбрать для переговорной на 10 человек?
Для переговорной с дистанцией просмотра 2–4 м оптимальны P1.86 или P2.0. Для премиум-переговорной с просмотром с 1–2 м — P1.25 или P1.53.
Чем Black LED отличается от обычного SMD?
Black LED — светодиод в чёрном корпусе: выше контраст (до 8000:1) и «глубина» чёрного, ниже пиковая яркость (600–800 нит). Для помещений этого обычно достаточно.
Что такое GOB и зачем он нужен?
GOB (Glue On Board) — заливка поверхности модуля прозрачным компаундом. Повышает защиту от влаги, пыли и ударов, сохраняя яркость и прозрачность.
Совместимы ли модули 320×160 мм с разными корпусами?
Да. Модуль 320×160 мм совместим с арендными корпусами 640×480 и 640×640 мм, фиксированными 640×640 и 960×960 мм и с безкабинетным монтажом на каркас.
Какое энергопотребление у внутреннего LED-экрана?
Типичное среднее потребление – 150–300 Вт/м² для мелких шагов (P1.25–P2), 180–300 Вт/м² для средних (P2.5–P3), 150–220 Вт/м² для P4–P5. Максимум — от 300 до 550 Вт/м² в зависимости от шага и яркости.
Подходит ли экран для съёмки на камеру (broadcast)?
Да. Частота обновления до 3840 Гц и современные режимы сканирования обеспечивают отсутствие заметного мерцания на камере и стабильную яркость по площади.
